項目描述

東方汽輪機廠（DSTW），一個中國汽輪機生產廠商，正在開發一個涉及到66 1.5 MV 風力發電機組的黑龍江風場項目。DSTW需要建立一個SCADA系統，幫助管理員從遠程監控現場設備和現場操作，同時記錄正在運行的操作數據用于即時分析。由于中國東北部的惡劣天氣條件，聯網設備必須極度強固才能進行可靠操作。DSTW發現Moxa的IKS-6726 機架式網管型工業以太網交換機和EDS-408A工業以太網交換機非常適合他們網絡基礎設施的特殊需求。

系統需求

• 寬溫操作，以適應中國東北部惡劣天氣環境

• 網絡冗余，快速恢復能力，增強系統可靠性

• 至少3個光口用于上行鏈路和長距離對外傳輸

• 網絡管理軟件使系統監控更容易

Moxa 解決方案

在每個風機頂部都安裝一臺EDS-208A-M-SC工業以太網交換機，用于連接風機內部的設備。此外，EDS-208A-M-SC通過一個光口與風機底部的EDS-408A-2S1M-ST-T工業交換機相連。

EDS-408A-2S1M-ST-T 交換機帶有3個光口，一個光口通過上行鏈路連接到EDS-208A-M-SC ，另兩個光口與相鄰的風機相連。

由于需要極高的安全性和可用性，DSTW在風場部署了一個環形拓撲網絡結構，在網絡連接失敗時能夠提供快速冗余?？刂浦行牟捎昧薎KS-6726 機架式網管型工業以太網交換機來連接現場SCADA系統中的交換機和網管服務器。Moxa MXview 網絡管理軟件會自動發現網絡拓撲，并顯示實時報警信息，幫助管理員操輕松監視網絡狀態。

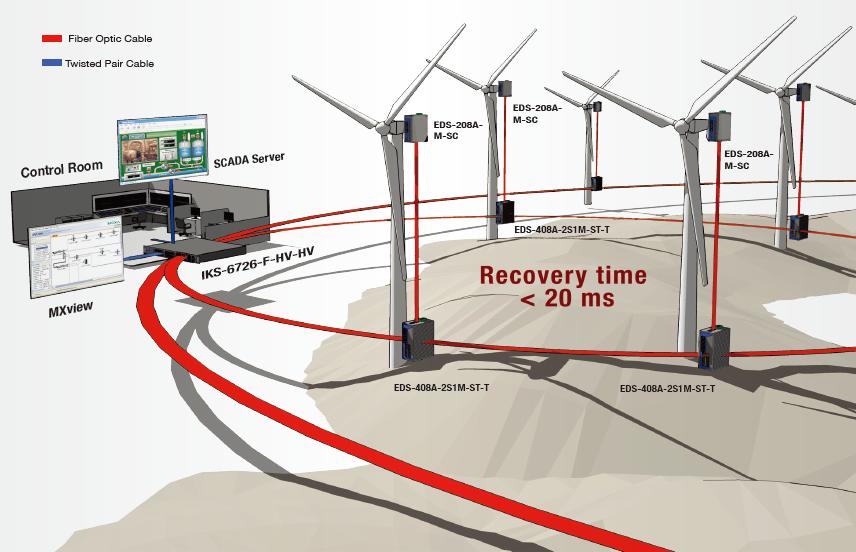

系統架構圖

Why Moxa?

• EDS-408A 提供3個光口用于長距離數據傳輸，ST接頭能夠適合震動厲害的風力發電場

• - EDS-208A-M-SC, EDS-408A-2S1M-ST-T, 和 IKS-6726 均支持-40 到 75°C寬溫操作，能在極端溫度條件下可靠運行

• MXview 網絡管理軟件能夠自動發現拓撲架構
