項目描述

臺灣的雪山隧道全長總計12.9km，是世界第五長的隧道，也是亞洲第二長的公路隧道。雪山隧道是一座由多組隧道構成的隧道群。除了東行線、西行線的兩座主隧道，尚包括中間的導坑；兩座主隧道中間，有28座橫向的人行聯絡隧道、8座車行聯絡道，加上抽排風系統所挖掘的豎井、三處通風站、三座通風中繼站合計12處橫向通風隧道、六座通風豎井及一號豎井頂部排風用橫向排氣隧道等等，大大小小長長短短共58組隧道，是全世界規模最大雙孔公路隧道群。

在這種長度的隧道內發生緊急情況是非常危險的，尤其是火災等。為了減少事故對旅客的傷害，在隧道的兩個入口和兩個出口處，均安裝了道路流量控制系統，這樣可以根據緊急事件提供快速響應，控制流量、疏導交通，避免其他駕駛員進入危險區域。

系統需求

• 工業級設計，可使用隧道內惡劣的現場環境

• 可將串口PLC接入以太網絡

• 冗余網絡，確保系統不間斷運行

Moxa解決方案

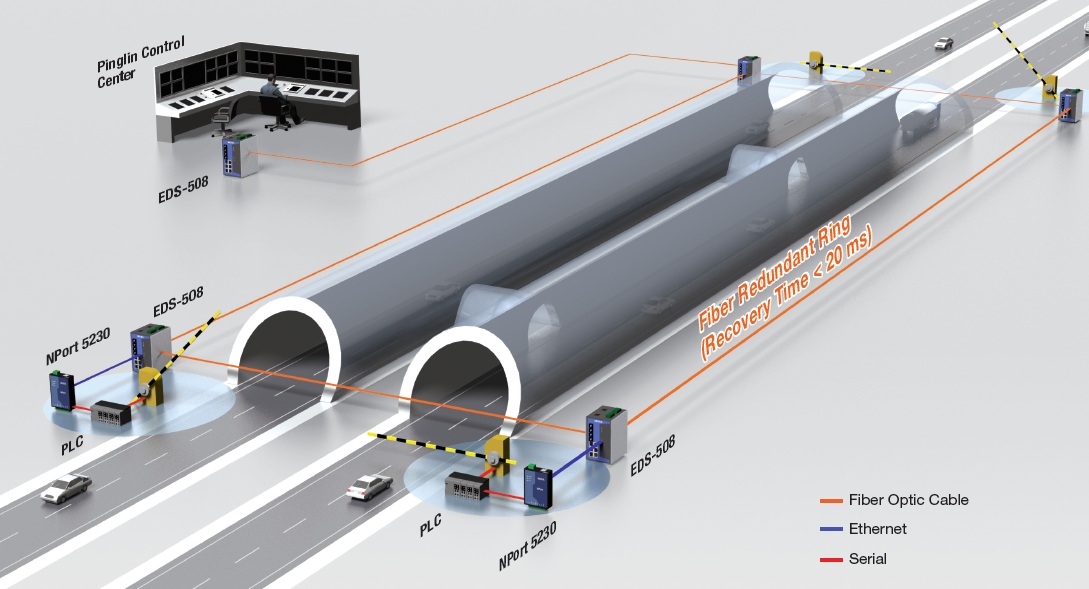

雪山隧道采用了歐姆龍的PLC，可自動響應信號控制系統，或可進行手動操作。因PLC還帶有串口，因此采用了Moxa的NPort 5230串口設備聯網服務器，將PLC接入以太網絡。當緊急事故發生時，PLC可通過NPort 5230從網絡直接獲取指令，迅速降低通道流量。

對不同出入口的控制系統而言，數據傳輸也是十分重要的。系統集成商采用了Moxa EDS-508-SS-SC工業交換機，使用單模光纖組建了一個可靠的工業環網，確保網絡的不間斷運行。單模光纖環網還通過光纖向上接入本地控制室。基于這樣一個可靠的架構，雪山隧道運營方可及時根據不同情況來調整車流量，從而確保駕駛員和車輛的安全。

Why Moxa

• NPort 5230可連接RS-232/422/485串口設備，提供遠程監控

• 可通過web瀏覽器、Windows utility、Telnet/serial console進行快速配置和實時監控

• EDS-508A-SS-SC支持Turbo Ring和Turbo Chain冗余協議，250臺交換機滿負載情況下可實現20ms快速自愈

• EDS-508A-SS-SC支持IGMP snooping和VLAN tag，提升帶寬利用率

• Moxa工業級產品均支持寬溫，可適用于隧道內的惡劣環境

• Moxa產品具有工業級設計，支持高M(jìn)TBF，以及5年免費保修服務
