項目描述

高速公路收費站是一個瓶頸，容易引發交通擁堵，不僅延長通行時間，也增加了二氧化碳的排放量。因此，世界各地的交通主管部門實施電子不停車收費（ETC）系統，以穩定高速公路的車流量。ETC收費站都配備了激光探測器來識別車輛大小，并產生一個脈沖輸出觸發不同的IP攝像頭在道口拍照，用于違法情況識別。ETC可保持高速公路的道路通暢，減少通行時間和溫室氣體的排放。

系統需求

• 計數器功能

• 本地控制能力，用于本地輸出

• AI通道，可用于漏水、電力狀態和空氣環境檢測

• RS-485接口，用于連接溫度/濕度傳感器

• 以太網通訊

Moxa解決方案

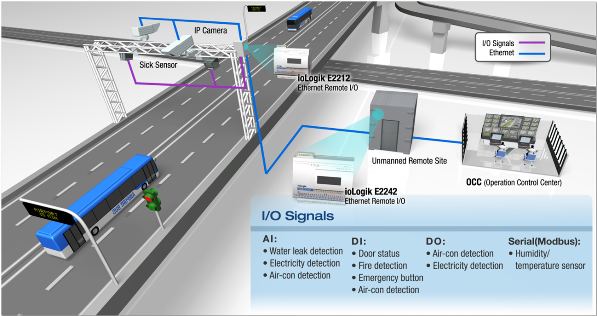

臺灣某收費公路使用ioLogik E2212和E2242 RTU控制器構建基于以太網的ETC監控系統，能夠有效減輕收費口擁堵。在每個ETC閘口，SICK激光檢測器是用來識別駛來的車輛的大小和產生脈沖輸出，這些都通過ioLogik E2212 RTU控制器進行采集。ioLogik E2212搭配了高速的I/O掃描速率，可以確保數據延遲在5oms以內。然后，ioLogik E2212發送CGI命令，觸發IP攝像機在道口拍攝快照或監控錄像。此外，在公路沿線的無人值守遠程站點中，ioLogik E2242的AI通道可以檢測漏水情況以及電力環境，一個RS-485串口主要用于溫度/傳感器監測。此外，Moxa免編程的Click＆Go?提供了一個簡單的“IF-THEN-ELSE”控制邏輯語句，使用戶能夠靈活地定義不同的trap和自定義前端控制。

Why Moxa

• 完全基于以太網的解決方案，簡化了布線和維護

• CGI命令可基于網絡無縫集成IP攝像機和激光傳感器
