產品特點

● 接口特性：接口兼容EIA/TIA的RS-485/422標準
● 電氣接口：RS-485/422接口為接線端子
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：異步半雙工，異步全雙工
● 信號指示：8個信號指示燈電源（PWR）、發送(TXD)、接收（RXD）、故障（E1-E4）
● 隔離度：隔離電壓2500Vrms /500VDC連續，DC/DC隔離模塊
● 傳輸速率：300bps-115.2Kbps
● 工作電壓：DC9-48V/220VAC
● 額定功率：1W
● 保護等級：RS-485/422接口每線8/20μs波形3000A的雷擊浪涌保護
● 通訊距離：0-1.2公里（115,200-300bps）

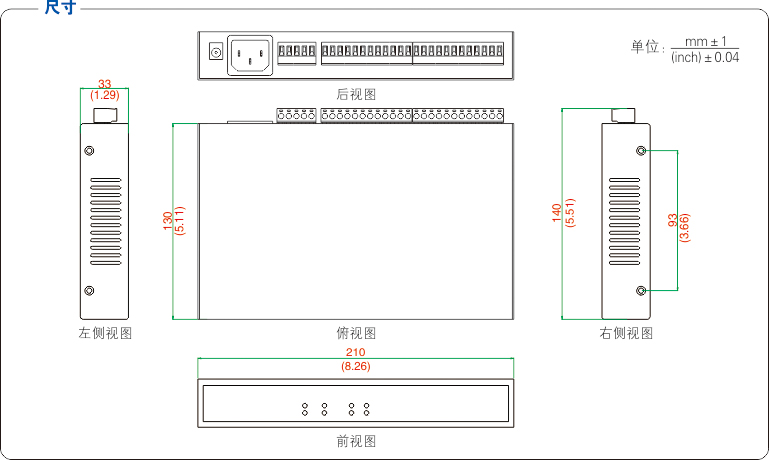

● 外形尺寸：210mm×130mm×33mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%

產品概述

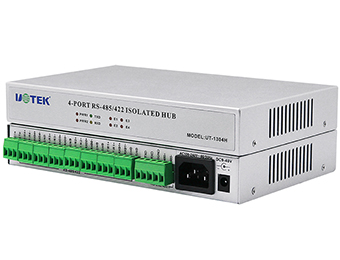

        UT-1304H是一款內部采用微處理器（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485/422大系統要求而設計的RS-485/422總線分割集線器(HUB) 。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠，RS-485/422接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及8/20μs波形3000A防雷浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting) 和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。

       在 RS-485/422工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485/422 收發轉換時延問題。RS-485/422接口傳輸距離大于1200m性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。

       UT-1304H RS-485/422 HUB 提供星型RS-485/422總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善RS-485/422總線結構，分割網段，提高通信可靠性。當雷擊或設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485/422網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1304H RS-485/422HUB 可以助您設計出獨特的高可靠的 RS-485/422系統。

詳細參數

● 接口特性：接口兼容EIA/TIA的RS-485/422標準
● 電氣接口：RS-485/422接口為接線端子
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：異步半雙工，異步全雙工
● 信號指示：8個信號指示燈電源（PWR）、發送(TXD)、接收（RXD）、故障（E1-E4）
● 隔離度：隔離電壓2500Vrms /500VDC連續，DC/DC隔離模塊
● 傳輸速率：300bps-115.2Kbps
● 工作電壓：DC9-48V/220VAC
● 額定功率：1W
● 保護等級：RS-485/422接口每線8/20μs波形3000A的雷擊浪涌保護
● 通訊距離：0-1.2公里（115,200-300bps）
● 外形尺寸：210mm×130mm×33mm

● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
