簡介

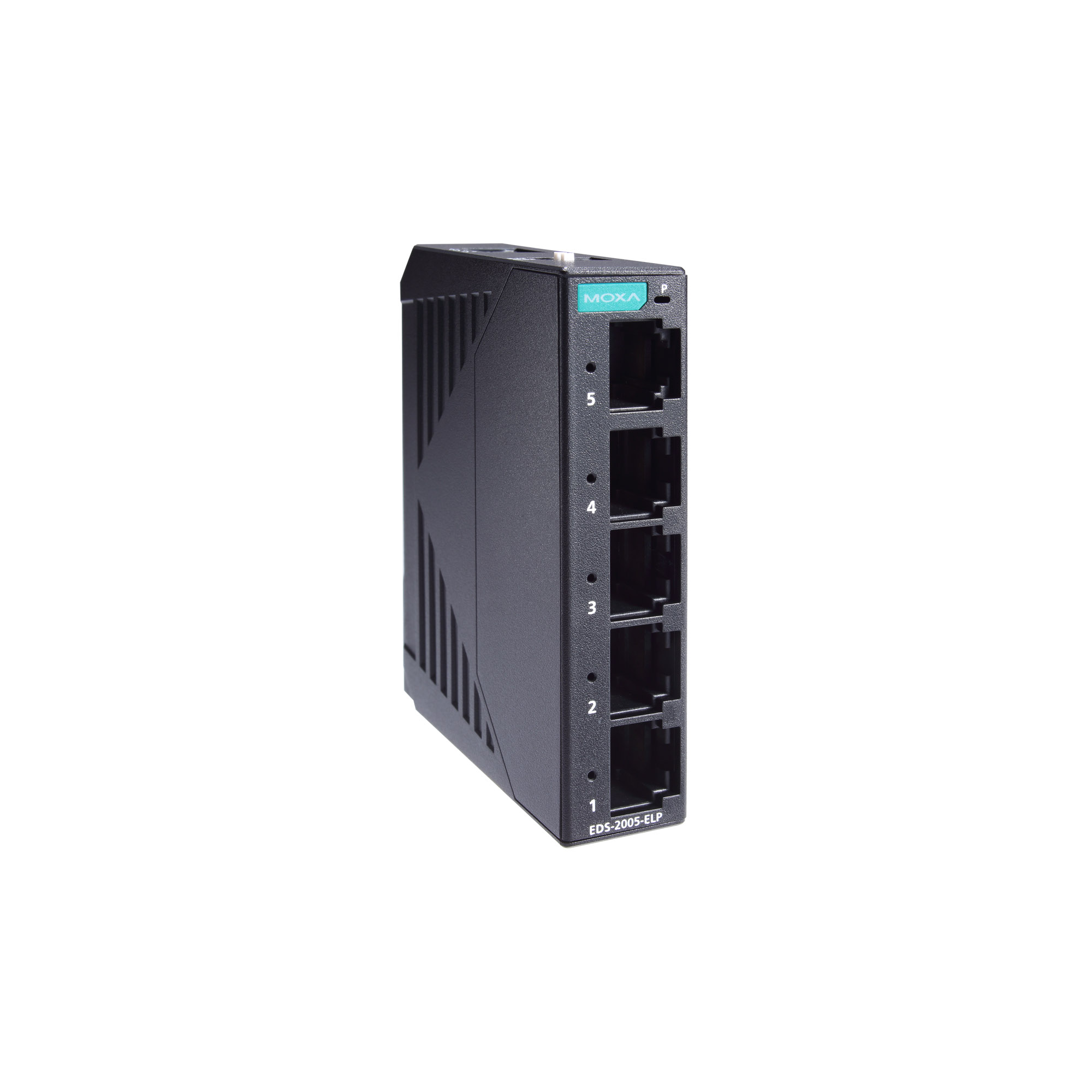

    EDS-2005-ELP 系列工業以太網交換機配備 5 個 10/100M 電口和 1 個塑料外殼，非常適合需要簡單工業以太網連接的應用。此外，為了提供多功能性以滿足不同行業的應用，EDS-2005-ELP 系列允許用戶通過外部面板上的 DIP 開關啟用或禁用 QoS 功能和廣播風暴保護 (BSP)。

    EDS-2005-ELP 系列支持 12/24/48 VDC 單電源輸入、導軌式安裝和高水平 EMI/EMC 等級。除了體積小巧外，EDS-2005-ELP 系列通過了 100% 燒機測試，以確保其在部署后能夠可靠地運行。EDS-2005-EL 系列支持 -10 至 60°C 標準溫度。

特點

規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

5

全/半雙工模式

自動 MDI/MDI-X 連接

速率自適應

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.1p，用于服務等級

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3x，用于流量控制

交換特性

● 處理類型

存儲轉發

● MAC 地址表大小

8 K

● 數據包緩沖區大小

4 Mb

DIP 開關配置

● 以太網接口

QoS，廣播風暴保護 (BSP)

電源參數

● 連接

1 個可拆卸 3 觸點接線端子

● 輸入電流

0.045 A @ 24 VDC

● 輸入電壓

12/24/48 VDC

● 工作電壓

9.6 至 60 VDC

● 過載電流保護

支持

● 反接保護

支持

機械特性

● 尺寸

19 x 81 x 65 mm（0.74 x 3.19 x 2.56 英寸）

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）

● 重量

56 g (0.12 lb)

● 外殼

塑料

工作環境

● 相對濕度

5 至 95%（非冷凝）

● 工作溫度

-10 至 60°C（14 至 140°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

安規認證

● 安全

UL 61010-2-201、EN 62368-1 (LVD)

● EMC

EN 55032/35

● EMI

CISPR 22，32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD： 接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

● 自由落體

IEC 60068-2-32

MTBF

● 時間

4,814,369 小時

● 標準

Telcordia (Bellcore)，GB

保修

● 保修期限

5 年
